Sistemas terrestres
Las mejores soluciones a tu medida, sólidas y verificadas
VERSÁTIL
(tipo de terreno, diseño, inclinación, modelo de módulo, cargas de nieve/viento)
FÁCIL DE INSTALAR
SISTEMA DE ACOPLAMIENTO RÁPIDO
APOYO TÉCNICO
PASO A PASO
VERSÁTIL
(tipo de terreno, diseño, inclinación, modelo de módulo, cargas de nieve/viento)
FÁCIL DE INSTALAR
SISTEMA DE ACOPLAMIENTO RÁPIDO
SOPORTE TÉCNICO PASO A PASO
Soluciones de fijación personalizadas: eficiencia y seguridad
Suministros TEKNOMEGA soluciones personalizadasConsiderando todas las variables del proyecto para definir un resultado verificado y competitivo. El enfoque de TEKNOMEGA es apoyar al diseñador e instalador desde las etapas iniciales para lograr la mejor estructura posible.
Hay muchas variables a considerar al diseñar el montaje en tierra de un sistema fotovoltaico. Con referencia a la Normas técnicas de construcción (NTC) de 2018, las cargas de viento dependen de:
- Posición geográfica (Italia está dividida en 9 zonas de viento)
- altitud
- Periodo de recuperación (interpretable como la vida útil esperada del edificio)
- Altura desde el suelo
- Distancia desde la costa
- Rugosidad (que tiene en cuenta cualquier protección frente a obstáculos presentes en el área circundante)
- Geometría (coeficiente de presión Cp)
Mientras que las cargas de nieve dependen de:
- Ubicación geográfica (Italia está dividida en 3 zonas de nieve)
- altitud
- Periodo de devolución
También hay que tener en cuenta las tensiones sísmicas que, obviamente, dependen de la zona (Italia está dividida en 4 zonas sísmicas).
En la mayoría de los casos, las estructuras se fijan luego al suelo, por lo que otra variable en juego son las características geológicas del propio terreno.
Lo que hemos visto hasta ahora se refiere a los parámetros de entrada, que son parte de una recopilación de datos necesaria para cada sistema específico.
Una vez definidos los parámetros de entrada, tenemos varias variables sobre las que actuar para dimensionar la estructura de forma segura:
- El tipo de perfil (por ejemplo, C, U, etc.)
- La sección del perfil (p. ej. U 100x40x2)
- El material de los perfiles (por ejemplo, S355)
- La distancia entre los polos
- El tipo de fijación al suelo (pilote fijo, balasto, zócalo)
- El voladizo máximo del panel con respecto al poste
Además de los aspectos técnicos de una construcción segura, TEKNOMEGA también considera el coste durante la fase de cálculo para ofrecer una solución competitiva.
Diversas posibilidades de anclaje al suelo
Pilote hincado con martinete
Poste empotrado en zócalo de hormigón
Poste anclado con balasto de hormigón
Poste anclado con balasto de hormigón
Estructuras MonoTekno y BiTekno
Las estructuras difieren principalmente en unipolar e bipolar.
Ambos pueden tener postes verticales fijados al suelo mediante máquinas hincadoras especiales, atornillados al lastre o atornillados a plintos instalados en el área de instalación.
MonoTekno
BiTekno
Nuestro sistema MonoTekno Se caracteriza por un único poste central y representa la solución más sencilla tanto para zonas industriales como para terrenos agrícolas.
Gracias a su menor tamaño en comparación con las estructuras de doble poste, es fácil de instalar, garantizando la máxima accesibilidad al área debajo de los paneles.
Las estructuras de un solo poste generalmente están diseñadas para instalar filas de dos o tres paneles horizontalmente (horizontal) o dos paneles verticalmente (vertical).
Las estructuras BiTeknoSin embargo, son preferibles en el caso de velas especialmente grandes o para instalaciones en fondos con baja cohesión o poca fricción interna.
Además, estas estructuras son preferibles en zonas expuestas a lluvias frecuentes, fuertes ráfagas de viento o fuertes nevadas.
En estructuras de dos postes se pueden instalar filas de dos paneles en posición vertical (vertical) o filas de tres o cuatro paneles en posición horizontal (horizontal).
Las estructuras se pueden construir con cualquier inclinación del módulo en el rango de 10°-35°; otras inclinaciones se evaluarán a pedido.
Las estructuras básicas se pueden rediseñar para crear estructuras personalizadas.
Reduciendo al mínimo los componentes necesarios, las estructuras TEKNOMEGA destacan por su sencillez de logística en obra y, sobre todo, de instalación.
Para el montaje no se requiere ningún equipo especial, perforación o soldadura en el sitio.
Pruebas en túnel de viento
Todas las estructuras de TEKNOMEGA, incluidos los sistemas montados sobre suelo, se dimensionan de acuerdo a lo establecido en las Normas Técnicas de Construcción (NTC2018).
Para estructuras a instalar en el exterior, TEKNOMEGA está en condiciones de realizar todas las comprobaciones necesarias exigidas por las normativas locales y/o Eurocódigos.
Los coeficientes utilizados en los cálculos han sido ampliamente verificados con ensayos específicos en túneles de viento sobre estructuras a escala, sin descuidar los efectos de borde o el viento procedente de diferentes ángulos.
MonoTekno
BiTekno

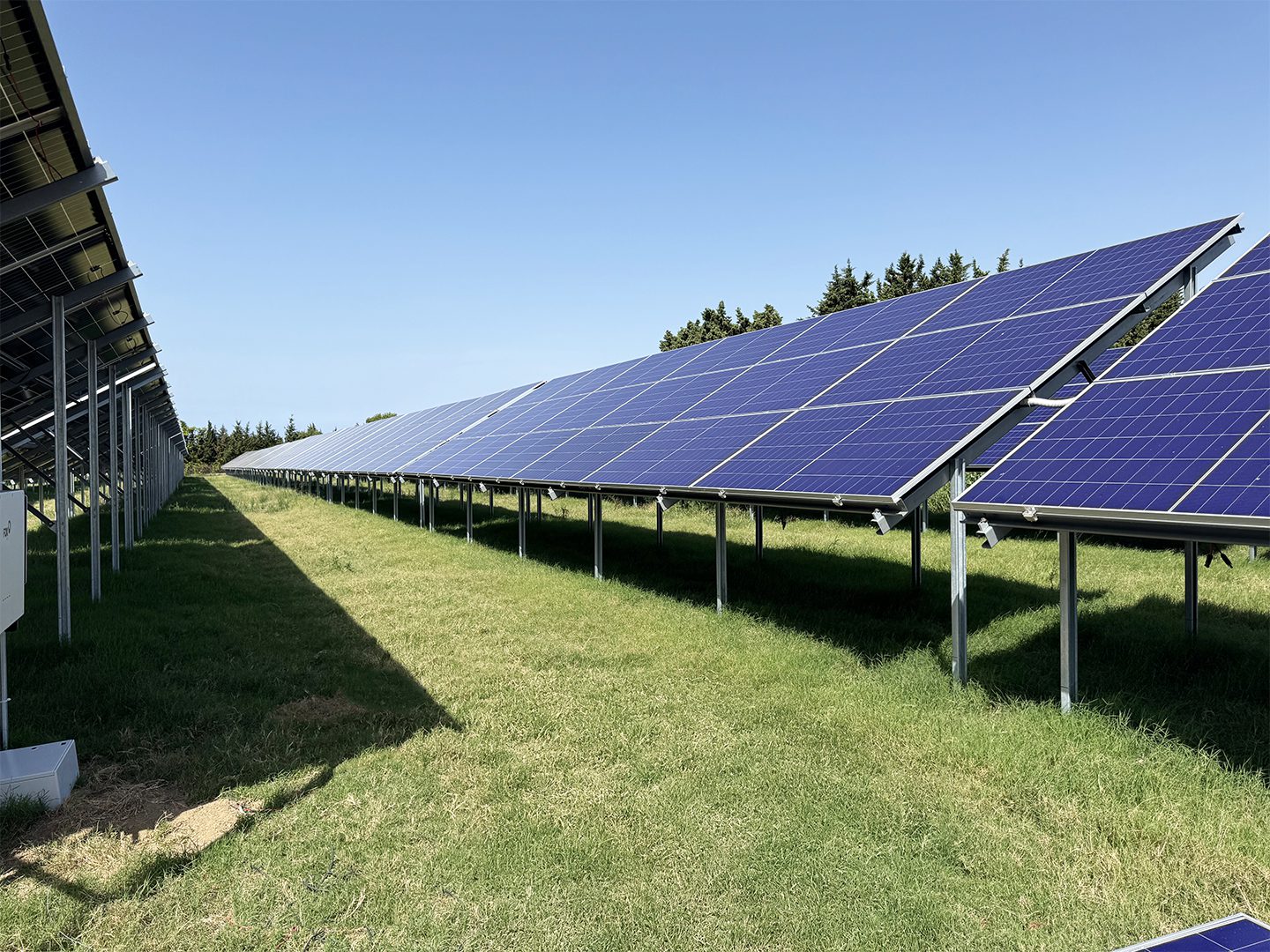

Fotovoltaica montada en el suelo
Nuestros sistemas fotovoltaicos en suelo están realizados con estructuras portantes:
- Fabricado en acero estructural sin alear con galvanizado en caliente.
o - Fabricado en acero conformado en frío con protección anticorrosiva de aluminio-zinc-magnesio.
Las uniones entre perfiles se realizan con elementos estandarizados en acero galvanizado en caliente y aluminio.
Todos los tornillos están fabricados en geomet o, bajo pedido, en acero inoxidable A2, para garantizar una excelente resistencia a la corrosión.
Galvanizado al calor
Los productos galvanizados por inmersión en caliente se fabrican de acuerdo con las siguientes normas técnicas internacionales:
- UNI EN ISO 1461, Recubrimientos galvanizados por inmersión en caliente sobre productos ferrosos acabados y artículos de acero – Especificaciones y métodos de prueba.
- UNI EN ISO 14713, Recubrimientos de zinc – Directrices y recomendaciones para la protección contra la corrosión de estructuras de acero y materiales ferrosos.
Las siguientes tablas representan los espesores mínimos alcanzables y la vida útil típica de los productos de acero protegidos mediante tratamiento de galvanización por inmersión en caliente.
Recubrimiento anticorrosivo de zinc-aluminio-magnesio
Este recubrimiento garantiza una protección excepcionalmente duradera contra la corrosión inicial: pruebas realizadas en niebla salina han puesto de relieve la clara superioridad de este recubrimiento frente a la galvanización electrolítica, la galvanización en caliente, el Aluzinc, etc.
La capa de zinc-aluminio-magnesio es “autocurativa” y protege contra arañazos, cortes o perforaciones producidos después del procesamiento.
También cabe destacar su alta compatibilidad con el hormigón en el caso de zócalos de cimentación.
Liberación rápida
El sistema de fijación TEKNOMEGA permite que la viga se coloque independientemente del travesaño, lo que proporciona una gran flexibilidad durante la instalación. Para paneles verticales, el sistema de fijación TEKNOMEGA también permite que la abrazadera de fijación del panel intermedio se coloque independientemente de la viga, eliminando así una restricción que podría dificultar la instalación en obra.
Poste en dos partes
En condiciones particulares, puede ser conveniente realizar los postes en dos partes para:
– Ajuste la altura desde el suelo para nivelar el sistema en terrenos irregulares;
– Tener una altura de impacto más baja;
– Disponer de una geometría dedicada de la parte enterrada para suelos de baja fricción.
El nuevo software online de TEKNOMEGA que, en tan solo unos clics y de forma gratuita, te proporciona la lista de materiales para la reparación de tu sistema fotovoltaico.
